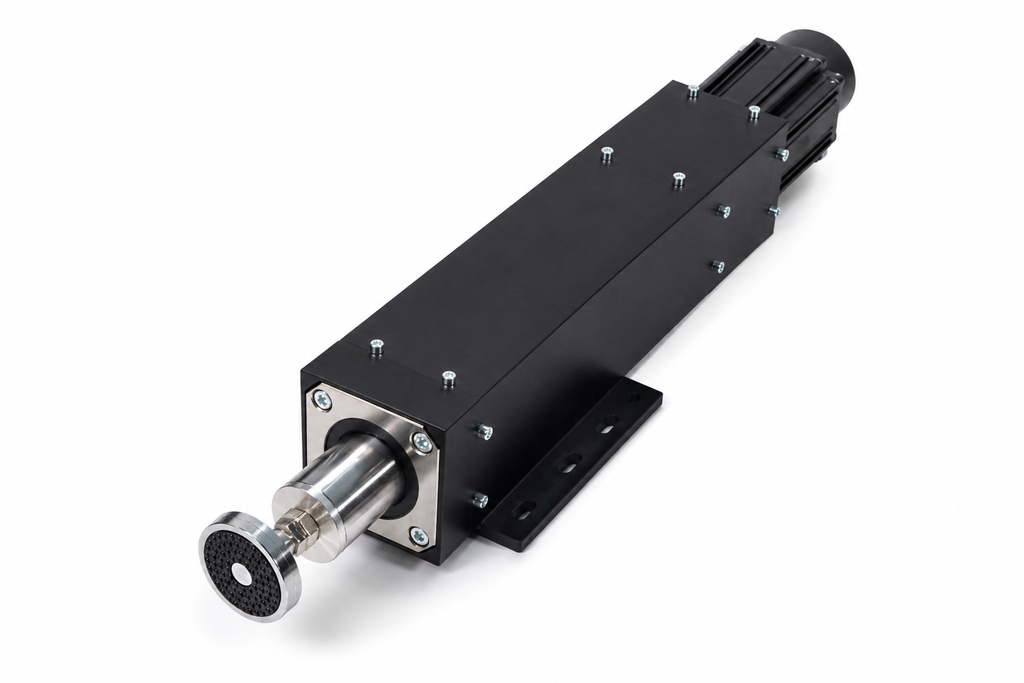

Actuador de movimiento Actuon AX150-750
El AX150-750 es un actuador lineal electromecánico desarrollado específicamente para simulación dinámica. Es el actuador sobre el que COG construye sus propios sistemas de movimiento, diseñado para plataformas que funcionan bajo carga, día tras día, y que se juzgan por cómo se sienten y no por una hoja de características.
Cada unidad llega completa con su servomotor AC de 750 W, lista para integrarse en una plataforma de movimiento multiactuador.
Construido para uso intensivo
A un actuador de movimiento en un simulador no se le pide un movimiento preciso. Se le piden miles de movimientos pequeños, rápidos y con inversión de sentido por sesión, indefinidamente, mientras carga con una persona. Ese régimen de trabajo es en torno al que se construyó el AX150-750.

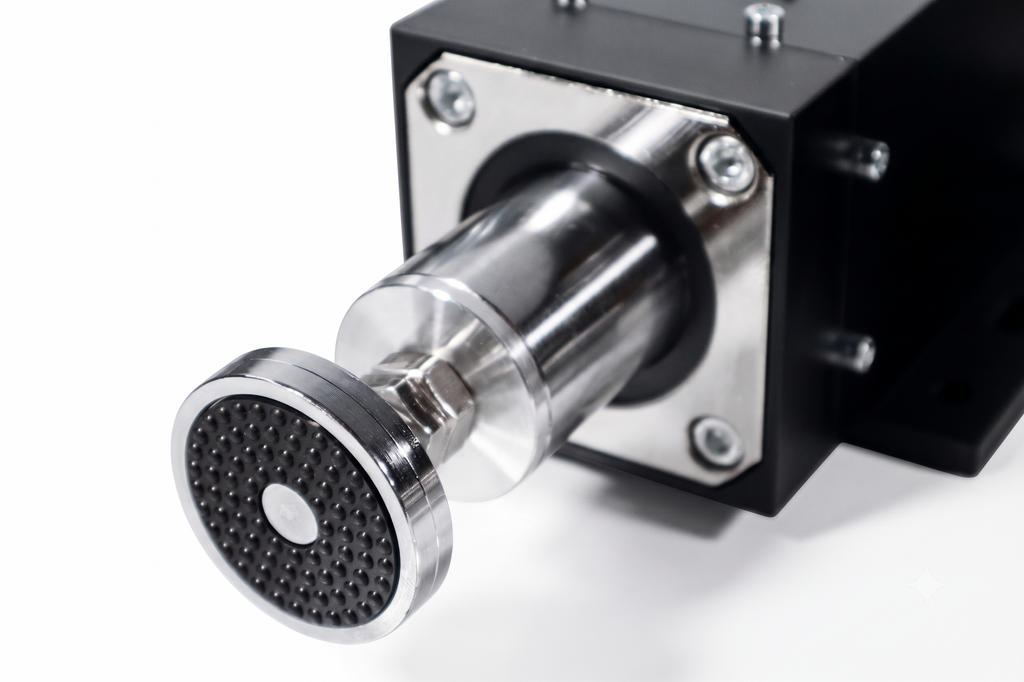

La construcción estructural combina acero y aluminio, manteniendo el cuerpo rígido sin añadir masa móvil innecesaria. El eje principal de 50 mm da al conjunto una sección sustancial justo donde pasa la carga. Rodamientos de grado industrial y un sistema interno de guía absorben las cargas laterales que aparecen cada vez que la plataforma se mueve fuera de un solo eje, que en una plataforma de movimiento es constantemente.
Estabilidad lateral y guía interna
El sistema de guía interna es la parte que casi nadie ve y que casi todo el mundo nota. En una plataforma multiactuador, cada actuador recibe carga fuera de eje por el movimiento de todos los demás. Que la guía se resuelva internamente, sobre rodamientos, es lo que impide que esa carga lateral se convierta en juego, y el juego es lo que un piloto percibe como imprecisión mucho antes de que sea un problema mecánico.
Carga por actuador
Cada AX150-750 está especificado para aproximadamente 110-130 kg, en función de la geometría, la dinámica y de dónde se site el centro de masas.
En una plataforma 3DOF de cuatro actuadores eso da una capacidad de sistema superior a 350 kg: cockpit completo, piloto, triple pantalla y el propio equipo. La cifra por actuador queda deliberadamente por encima de una cuarta parte de ese total, porque el movimiento dinámico no carga las cuatro unidades por igual: en una frenada, al pasar un piano o en el instante en que empieza un derrape, hay actuadores que soportan bastante más que su cuarta parte estática.
Ese margen es lo que separa una plataforma que mantiene su comportamiento bajo carga de otra que empieza a sentirse blanda a medida que avanza la sesión.
Respuesta dinámica
150 mm de recorrido a hasta 250 mm/s, accionados por un servomotor AC de 750 W, dan a la plataforma margen para expresar movimientos sostenidos y velocidad para resolver transiciones secas. En simulación son las transiciones las que llevan la mayor parte de la información —el golpe de un piano, un cambio de firme, el primer instante de un derrape— y solo resultan creíbles si el actuador arranca e invierte con limpieza.
Especificaciones
| Tipo | Actuador lineal electromecánico de movimiento |
|---|---|
| Recorrido | 150 mm |
| Velocidad máxima | 250 mm/s |
| Carga por actuador | Aprox. 110-130 kg |
| Capacidad de sistema | 350 kg+ en plataforma de cuatro actuadores |
| Motor | Servomotor AC de 750 W, incluido |
| Eje principal | 50 mm |
| Construcción | Estructura de acero y aluminio |
| Rodamientos | Grado industrial |
| Guía | Sistema interno de guía sobre rodamientos |
| Control | Integración nativa con el Actuon8 Motion Controller |
| Arquitectura | Plataformas de movimiento multiactuador 3DOF y 6DOF |
Para qué plataformas sirve
El AX150-750 está diseñado para plataformas de movimiento COG en configuración 3DOF y 6DOF, ambas construidas en torno a 150 mm de recorrido. Cuatro actuadores para una plataforma 3DOF, siete para la arquitectura 6DOF de COG, todos gobernados desde un solo Actuon8.
Tensado de cinturones. El AX150-750 puede servir también como actuador lineal dentro de un diseño de tensado de cinturones propio, por ejemplo una unidad por lado gobernada desde los dos canales Belt Mode del Actuon8. La arquitectura mecánica del sistema de cinturones la desarrollas tú.
Nomenclatura
Los actuadores Actuon se nombran por recorrido y potencia de motor. AX150-750 es un actuador de 150 mm de recorrido con servomotor de 750 W. Otros recorridos y potencias siguen el mismo patrón.
Integración nativa con el Actuon Ecosystem
El AX150-750 está diseñado para ser gobernado por el Actuon8 Motion Controller y configurado desde Actuon Control Manager. Como COG construye el actuador, la electrónica de control y el software, la integración es un paso de configuración y no un proyecto de ingeniería: la controladora ya sabe qué está moviendo.
Aplicaciones
- Plataformas profesionales de simulación de movimiento
- Arquitecturas multiactuador 3DOF y 6DOF
- Sistemas de formación y simulación profesional
- Instalaciones de ocio abiertas al público
- Plataformas de movimiento para investigación y universidad
- Proyectos de movimiento para integradores y OEM
Qué incluye
- 1 x actuador de movimiento Actuon AX150-750
- Servomotor AC de 750 W, montado
Se vende por unidades: pide la cantidad que requiera tu arquitectura.
Garantía y soporte
| Garantía de producto | Productos COG tal como se suministran: el AX150-750, el Actuon8, el Actuon-SIB y el cableado de control COG |
|---|---|
| Soporte estándar | Productos COG, Actuon Control Manager y la interfaz documentada |
| Ingeniería a medida | Tu estructura, drives, montaje e integración — disponible como servicio de pago |
| OEM y comercial | Se trata directamente con COG |
Preguntas frecuentes
¿Incluye el servomotor?
Sí. Cada AX150-750 se envía con su servomotor AC de 750 W montado.
¿Qué significa el nombre?
150 mm de recorrido, 750 W de potencia de motor.
¿Cuántos necesito?
Cuatro para una plataforma 3DOF. Siete para la arquitectura 6DOF de COG.
¿Qué carga admite?
Aproximadamente 110-130 kg por actuador, según geometría y dinámica. Cuatro de ellos dan una capacidad de sistema superior a 350 kg, con margen para los picos que genera el movimiento.
¿Puedo usarlo para un tensor de cinturones?
Sí, dentro de tu propio diseño: por ejemplo una unidad por lado gobernada desde los dos canales Belt Mode del Actuon8. La arquitectura mecánica del sistema de cinturones es tuya.
¿Necesito también servo drives?
Sí, un servo drive de la familia AASD por actuador. Tú aportas además la estructura mecánica, la tornillería de montaje y el PC anfitrión.
¿Puedo usarlos en una instalación comercial?
Sí. El uso comercial está permitido con cualquiera de las dos ediciones de Actuon Control Manager: se diferencian en capacidad, no en permiso.
¿Puedo usarlo sin un Actuon8?
Puede gobernarse desde tu propia cadena de control, aunque la validación y el soporte de COG se aplican a la capa de control Actuon.
¿Es el mismo actuador que usan los COG Motion Systems?
Sí. Misma arquitectura, misma construcción.
Construir sobre Actuon
Estás comprando un componente para construir tu propio sistema, así que conviene dejar claro qué va con él.
- El hardware es tuyo para integrarlo como pida tu diseño.
- Las dos ediciones de software permiten uso comercial. Se diferencian en capacidad: Professional añade análisis, visualización 3D, la External API y soporte de hexapod.
- El nombre Actuon no va incluido. Usar "Actuon", "Powered by Actuon" o "COG" en un producto que vendas es algo que acordamos por escrito.
- Tu máquina terminada es tuya. Su mecánica, instalación y comportamiento son tu diseño, y COG no la certifica ni la valida.
¿Estás pensando en integración OEM, reventa o un proyecto comercial recurrente? Eso es una conversación, no una barrera: consulta Actuon for Business o Actuon Ecosystem — Commercial Use, y cuéntanos qué estás construyendo.
